数字孪生引擎

叮咚智管-数字孪生引擎是西安点易信息技术有限公司自主研发的基于WEBGL的3D图形渲染引擎+ddzg3DVE平台,为Web三维可视化提供了丰富的展现形式和视觉效果。 软件聚焦建筑、园区、工厂、以及展览展厅、博物馆、运动场馆、工业生产仿真等领域的数字孪生三维可视化应用场景,产品可以满足全要素智慧场景的构建,系统融合应用VR、AR、AI、WEBGL、云计算技术、物联网技术、传感器技术、大数据等新一代信息与通信技术,通过三维可视化引擎在浏览器端展示全景三维场景,系统集成视频监控、智能照明、智能电梯、智能供水、智能消防、能耗管理、环境监测、智能设备管理等各种管理系统,实现园区、建筑主体、房屋内部结构、设施设备分布、大型设备的逐级可视。系统兼容市面上主流监测设备以及物联网传感器的数据接口;实现对设备多源异构数据的整合展示、数据多维度分析、实时短信预警、设备状态监测等功能;向园区管理及运营人员提供高可靠、高便捷、高性价比、高专业的服务,来满足智能运维三维可视化及物联网监测设备可视化管理的业务需求,帮助用户快速搭建以建筑信息模型为核心的三维可视化智能管理平台。

叮咚智管 - 数字孪生三维可视化引擎

一、系统简介

叮咚智管 - 数字孪生三维可视化引擎是西安点易信息技术有限公司自主研发的基于WEBGL的3D图形渲染引擎+ddzg3DVE平台,为Web三维可视化提供了丰富的展现形式和视觉效果。

软件聚焦建筑、园区、工厂、以及展览展厅、博物馆、运动场馆、工业生产仿真等领域的数字孪生三维可视化应用场景,产品可以满足全要素智慧场景的构建,系统融合应用VR、AR、AI、WEBGL、云计算技术、物联网技术、传感器技术、大数据等新一代信息与通信技术,通过三维可视化引擎在浏览器端展示全景三维场景,系统集成视频监控、智能照明、智能电梯、智能供水、智能消防、能耗管理、环境监测、智能设备管理等各种管理系统,实现园区、建筑主体、房屋内部结构、设施设备分布、大型设备的逐级可视。系统兼容市面上主流监测设备以及物联网传感器的数据接口;实现对设备多源异构数据的整合展示、数据多维度分析、实时短信预警、设备状态监测等功能;向园区管理及运营人员提供高可靠、高便捷、高性价比、高专业的服务,来满足智能运维三维可视化及物联网监测设备可视化管理的业务需求,帮助用户快速搭建以建筑信息模型为核心的三维可视化智能管理平台。


二、技术架构

1.关键技术

系统基于ddzg3D图形引擎+ddzg3DVE数字孪生引擎,基于WebGL标准采用B/S架构,采用VUE+JavaScript、TypeScript技术作为前端开发技术,后端采用JAva、Erlang技术体系进行开发。系统结合大数据、物联网、智能应用等先进技术综合应用,通过接入物联网业务系统进行数据与三维场景的联动和数据交互展示,打通了数据壁垒,实现数据共享。运营管理人员通过监测、分析、智慧响应等方式对整个园区的资产布局、安防监控、消防监测、能耗管理、物联网基础设施况等,都可以通过可视化平台展示,实现园区建筑运行管理“一屏通览”、园区综合治理“一网统管”。通过园区三维可视化管理平台,可以有效、及时地做到事前预警、事中监测、事后分析,提高整体管理效率。

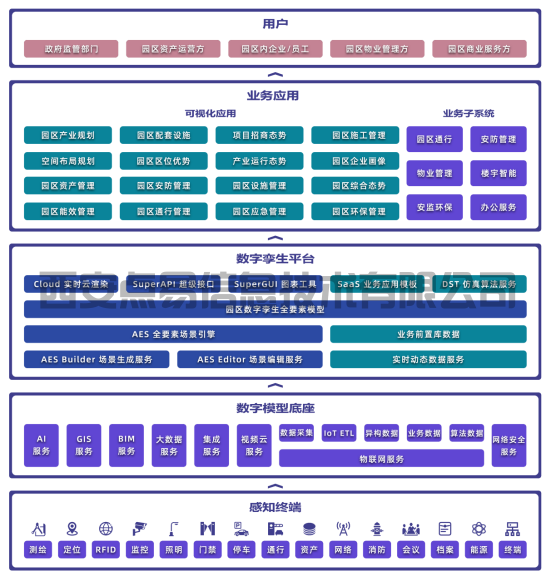

2.系统架构


3.产品亮点

3.1.全要素场景集成

原生兼容真实物理世界全要素数据,支持融合多数据源数据、视频监控数据、传感器数据等,原生兼容业界各类地理信息数据(地图数据、投影坐标系、PGIS、城市建筑轮廓数据、倾斜摄影、无人机航拍、BIM 数据等);无缝对接各业务平台、AI 模型算法;从地图数据、城市设施 到 建筑要素 再到 城市运行数据,紧密贴合城市管理各业务需求,支撑大规模复杂三维场景的快速构建, 可广泛支持各行业业务需求。

3.2.全尺度细节渲染

专业精度渲染,高逼真还原真实世界场景要素,超精密细节显示,实现要素对象的精确定位、数据指标的精准反映;高性能渲染内核,支持高级动态光照、信息化雾、辉光、灯光、白天/黄昏/ 夜晚、大气、雨雪等高逼真渲染特效,兼备炫酷的信息化风格,提供非凡视觉体验;无限视界,支持智能全尺度细节显示优化(LOD),超大场景全尺度还原、超大范围时空态势显示。

3.3.随时随地、快速响应

真正的云架构应用,突破终端设备限制,可以随时随地使用任意终端访问数字孪生IOC应用,无需安装、秒级启动。同时可提供双渲染内核运行支持,可选用大并发 WebGL 架构或高渲染效果Web Streaming 架构,充分满足用户不同使用情景。

3.4.自主可控,灵活定制

核心三维渲染引擎全自主研发,充分保障系统安全可控,交付能力,既可根据用户需求深度定制,也可根据业务变化进行灵活调整,为系统未来扩展维护提     供坚实保障。

3.5.专业配置工具

不同于基于游戏引擎搭建的数字孪生应用,叮咚智管三维可视化产品专为智能建筑、智慧园区数字孪生IOC 建设而生,针对数字孪生建筑智能化,有针对性地提供完备可配置属性;并针对智慧园区应用进行优化设计,友 好易用、便捷高效;同时可交付数字孪生应用开发工具,可实现系统工具配置级全流程快速构建, 赋能用户业务应用。

三、功能详情

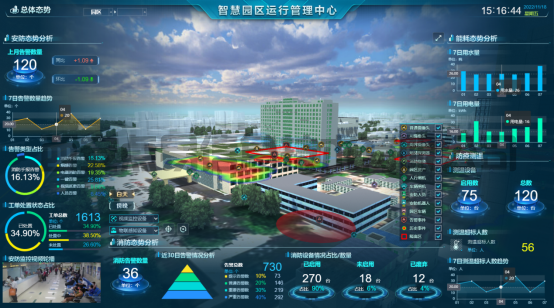

1.综合态势

综合展现园区楼宇资产、设施设备、重点监控、安防事件、环境概况、能耗概况等三维可视化,在三维模型上展现运营管理的中的各种态势及各类告警信息,将园区楼宇管理关注的电力、暖通、电梯、安防、门禁、消防等设施设备实际运行状态展现在三维可视化界面,并且可以进行响应操作。

1.1.园区建筑总览

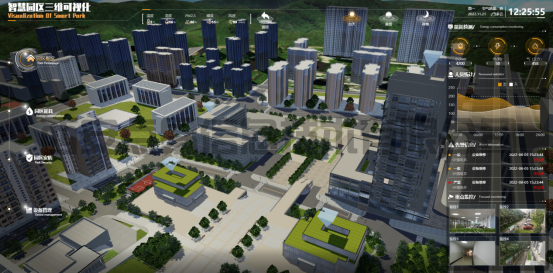

 进入三维场景后,通过不同楼幢的标签,双击可展示楼幢名称、楼幢占地、建筑面积、楼幢层高、楼幢使用率、房屋租赁、房间使用情况等信息,方便运维人员实时了解园区的总览情况。


1.2.园区天气变化

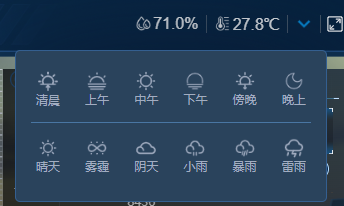

在三维场景中,打造园区24小时全景空间切换,浏览园区不同时间段下三维场景变化。支持多种方式的场景切换,配合叮咚智管数字孪生三维引擎强大的渲染能力,设置清晨、上午、中午、下午、黄昏与黑夜六种场景切换,以写实风格为主基调;进行清晨到夜晚的场景切换效果。

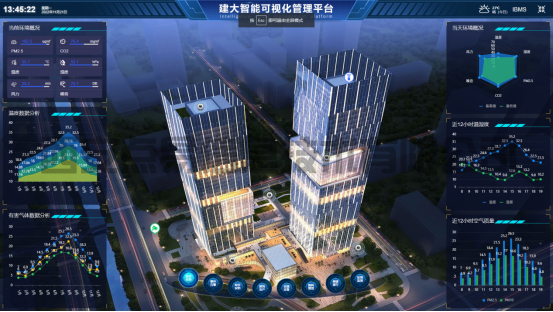

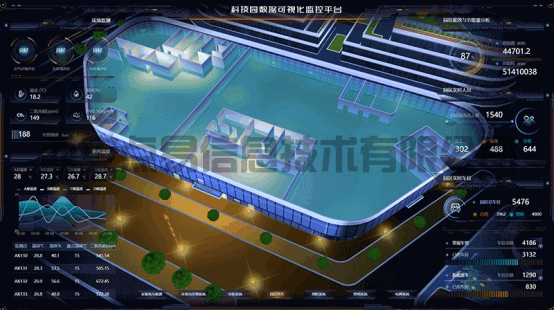

1.3.环境监测

通过对反映环境质量的指标进行监视和测定,以确定环境污染状况和环境质量的高低。结合大数据技术以及对接天气系统,对园区内的环境进行全天候的监测,从温度、湿度、光照强度、二氧化碳、PM2.5 等方面进行环境数据的采集,并在叮咚智管2D 面板上实时展示,帮助运维人员评判环境质量。根据污染分布情况,追踪寻找污染源,为实现监督管理、控制污染提供依据;收集本底数据,积累长期监测资料,为预测预报环境质量提供数据。

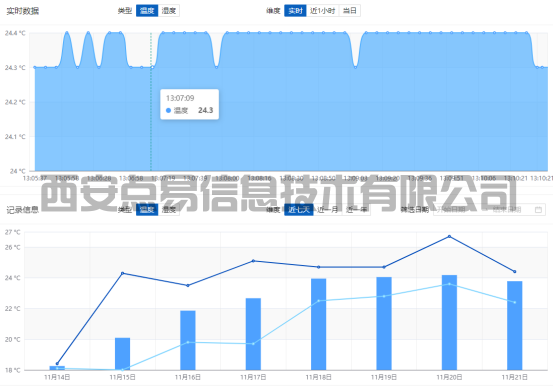

1.4.温湿度监测

可视化利用丰富的图表、图形和设计元素将相对复杂、抽象的温度数据通过可视的方式以更直观理解的形式展现,便于园区运维人员统计各楼栋的室内温度,无需通过人工核算等复杂形式进行园区的运维分析。

2.综合安防

直观展示园区内各类安防监控摄像头实时监控画面,在三维可视化模型上展现摄像头实际分布位置,点击摄像头可调取监控画面,展现园区巡防人员实际位置及巡更轨迹,消防可视化将园区安防管理中的消防设备及其分布进行呈现,当产生消防告警时,系统在相应位置迅速高亮提示。

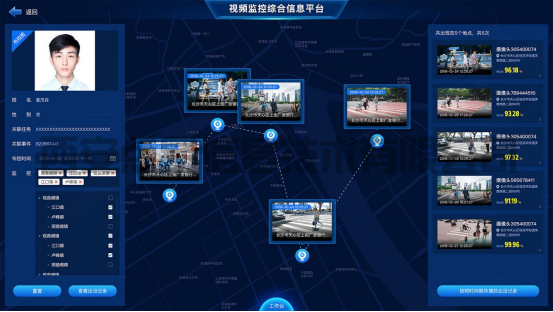

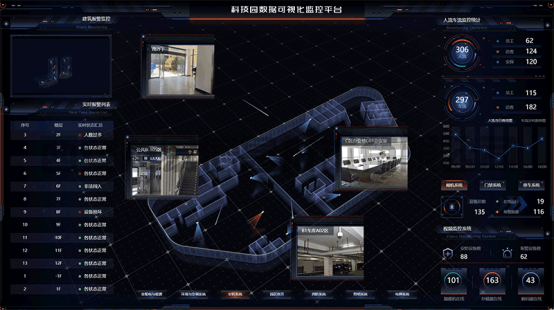

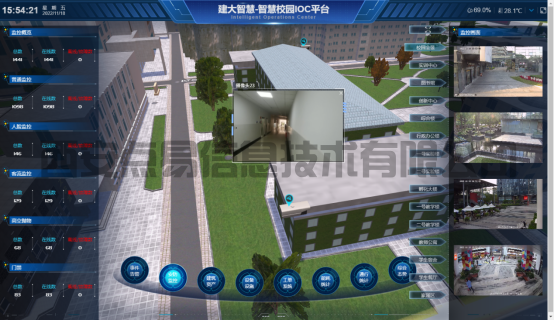

2.1.视频监控

系统支持集成各类监控画面流媒体资源形成统一的视频流,可在 2D、3D 态势图上标注摄像头对象并关联其视频信号源,通过场景交互来调取相应楼层的监控视频,满足运维人员对场景进行实时态势感知、历史数据回溯比对、应急处理预案等监测需求。可实现多楼栋多楼层的安防设备查看,点击楼层索引可查看不同楼栋当前层摄像头状态。通过层层下钻,实现单个安防设备的查看。


2.2.安防告警

视频安防监控系统指利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。通过监控边缘计算触发各类安防告警,并实时将告警信息在三维可视化系统中展示出来进行预警。


2.3.电子围栏

在三维系统中,对园区重点区域或重要楼幢可设置电子围栏,实现视频联动追踪监视,避免非法闯入或进入非法受控区域,并且和报警系统进行联动,当有异常闯入或异常情况,可进行颜色报警并聚焦异常区域,并且以弹窗提示异常状态,全方位保障园区运行安全。


2.4.自动巡检

在三维可视化系统中,可事先设定巡更巡检路径,制定巡更计划,系统定时以第三人称或第一人称的方式沿指定巡更路线上的监控设备进行轮询查看。

同时在巡检的路线上,可以实时查看设备运行状态以及实时数据,工器具检查、梳理巡视设备缺陷记录和安全隐患记录,以及巡视后巡视记录等,以帮助运管人员熟悉现场环境、掌握作业流程、提升作业质量、优化作业预案、降低作业风险。


2.5.应急演练

园区作为人群聚集度比较高的区域,安全消防不容小觑,一旦发生火灾处理不及时将会对人员、财产发生不可估量的损失。通过预先规划的灾害场景,消防线路、人员逃生方案等,通过三维场景仿真模拟灾害现场以及紧急的消防处理,为消防施救工作提供可靠有效的信息。

2.6.重点人员监测

通过API接口接入公安部门重点人员数据库和人工智能模型算法,对重点人员的出行信息及视频识别结果进行实时可视化分析,实现重点人员的位置、运行轨迹、人员档案等信息的关联显示;支持对各类治安重点人员的数量、敏感事件、地域分布、流入流出方式等信息进行多维可视化监测,增强安保管理部门主动预防和打击犯罪的能力。


2.7.门禁监控管理

     在三维系统中支持接入门禁、一卡通系统和人脸门禁系统等安防设备数据,以数据面板的形式展示园区内人流量统计信息、实时告警等信息。对场景内门禁图标进行点击交互,可显示当日通过门禁人员的等级信息。实时的门禁状态管理(在线/开/关/离线/故障;),运管人员无须到现场,通过系统远程反控门禁(开/关/常开操作),并且对当天出入人员的查询和统计分析;根据通行记录生成考勤月报表、年报表等。


3.设备管理

将楼宇管理关注的供配电、照明、暖通、冷热源、电梯、给排水系统实现直观呈现,管路、安防等管理中的摄像头、门禁、停车场管理实现集中可视化呈现,在三维模型上实时展现各类设备的运行状态数据及告警信息,运维人员可以直观查看每个设备的运行状态。

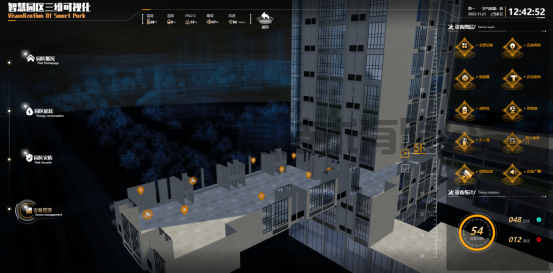

3.1.楼幢分层展示

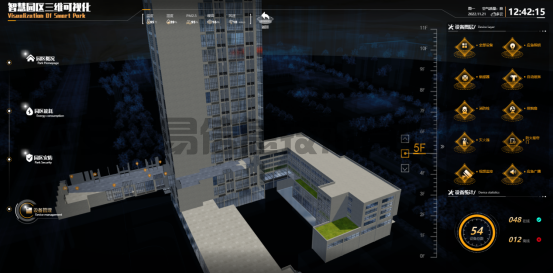

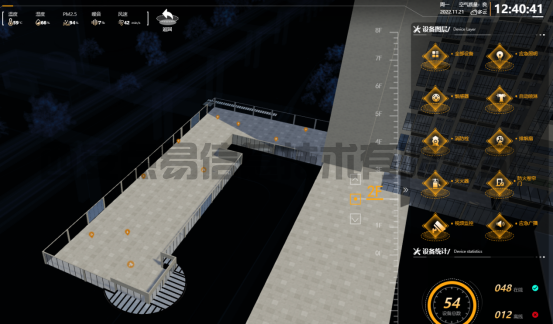

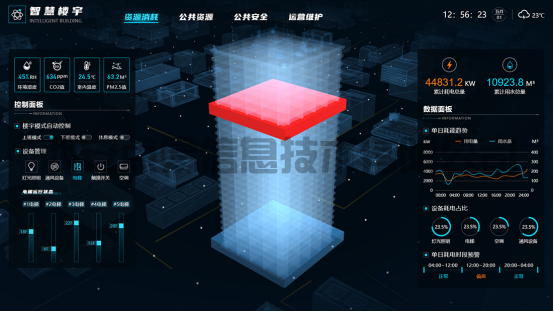

     通过可视化系统的功能按钮,切换到设备管理页面,ddzg3D引擎的渲染能力,将园区大楼透明化,以写实风格重点突出当前楼幢,通过右边的楼层标识卡尺,切换不同的楼层,以抽屉拉出展示方式,实时展示楼层内的设备点位。

ddzg3D通过API数据接口,将前端的设备与后台数据库进行数据绑定,通过http或WebSocket实时数据传输,运维人员无须到厂区现场,通过可视化系统对摄像、卡口、警用设备、消防设施等各类警务资源的数量、空间位置分布、实时状态等信息进行监测和可视化管理。支持设备细节查询,支持不正常工作的设备报警,加强管理者对设备状况的监控和感知,提高安全保障效能。


3.2.楼幢设备筛选

     通过右边的设备功能清单,可全部或筛选部分设备类型,以筛选中的设备高亮突出选中状态,在楼层中实时展示选中的设备标签。


3.3.设备点位管理

通过各设备子系统的接入,烟杆、消防栓、灭火器、视频监控、照明、喷淋、排烟扇、卷帘门、广播等通过CAD、施工图纸等将点位在三维场景中进行标注,通过右边的设备功能清单,可全部或筛选部分设备类型,实现园区运行管理“一屏通览”。

3.4.设备信息管理

通过API数据接口,将前端的设备与后台数据库进行数据绑定,通过http或WebSocket实时数据传输,运管人员通过可视化系统可定位设备突出显示,实时了解设备相关信息等。如:设备名称、运行状态、维修清单、运行信息等。


4.能耗管理

能效是指为终端用户提供的服务与所消耗的总能源量之比,园区内总负荷、总能耗均接入实际数据显示能效比,根据比率采取节能措施。节约能源并不是减少使用能源,降低生活品质,而应该是提高能效,降低能源消耗。


4.1.能耗监测

可通过可视化系统展示园区水、电、气等总能耗,接入实际数据显示能效数据,根据数据累积。使运管人员通过数据比对和分析提高能效,降低能源消耗。


4.2.配变电与能源

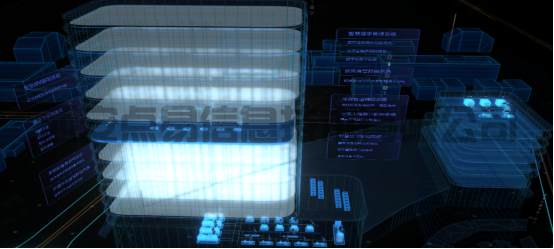

利用叮咚智管数字孪生引擎渲染出科技感的线框模式,将产业园大楼透明化,管理者可轻松查看大楼整体布局结构。每日更新大楼的当日能耗,及时了解大楼能耗数据和支路用能数据。


4.3.实时功率

通过平滑的折线图显示三相电压、三相电流在不同时段的负载情况。我国三相电压标准为 380V,每一相之间的频率都是一样,频率为 50Hz。由于采用星形连接为居民用电接入,所以中国如果说三相 380V,那是指线电压,其相电压为 220V。三相电流是通过三根导线,每根导线作为其他两根的回路,其三个分量的相位差依次为一个周期的三分之一或 120° 相位角的电流。


4.4.本周用能

电能既是一种经济、 实用、清洁且容易控制和转换的能源形态,又是电力部门向电力用户提供由发、供、用三方共同保证质量的一种特殊产品。采用柱状图展示一周的电能消耗数据,渐变色环形图展示不同支路耗能情况,一目了然。随着双碳目标的推进,节能减排已经成为人们工作生活的重中之重,收集能耗数据仔细分析才能对症采取节能措施。


4.5.实时报警

HT 3D 可视化报警模块充分利用各类传感器,对重点区域及设施运行状态进行 7*24 小时的智能感知、定位、识别,用阿拉伯数字显示全部系统和能效管理的报警数量。


4.6.能源实时能耗

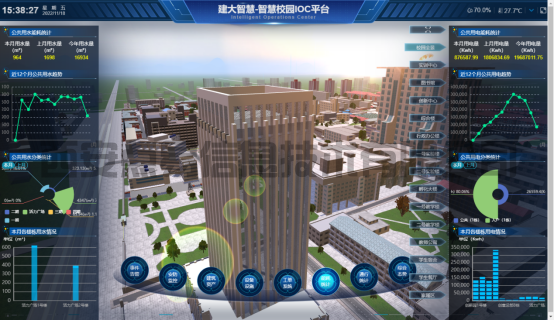

可通过可视化系统展示园区水、电、气、暖等总能耗,接入实际数据显示能效数据,根据数据累积。使园区运管人员通过数据比对和分析提高能效,降低能源消耗。不同楼栋的能耗分别统计,并采用面积图和折线图分日期展示湿度和温度。通过叮咚智管可视化的 2D 面板和图表的数据绑定,进行实时的数据展现。水电气能耗按照月份分别统计,采用不同颜色的面积图进行展示。

4.7.能耗费用汇总

水电能耗监测模块,通过将园区内供水、供电、管网、电梯、空调、暖通等能耗数据,采用环形图展示比例,对园区各个子系统的能源消耗、运营状态及数据,支持根据时间、区域、类型等多维度进行可视化统计分析,为园区节能减排提供有力支撑。

能耗监测系统为园区管理部门提供园区实际用能数据,通过量化管理,将原有的经验式宏观管理模式转变为精细化数字管理模式,通过该系统的应用,管理部门可以做到“掌握情况、摸清规律、系统诊断、合理用能”,让节能效果和能源管理更加科学化、数据化。


5.通行管理

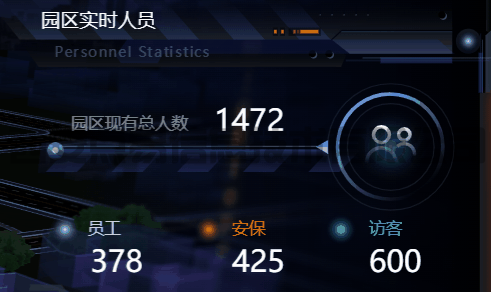

5.1.园区实时人员

通过人工智能和大数据技术,对叮咚智管智慧园区内的人群态势感知、应急事件处置进行高度智慧化管理,提供包含人流量统计分析(员工、访客、安保等)、人群热力图分布、人群密度检测、人员身份、人员倒地检测等功能,为园区运维人员提供准确的人流统计以及行为分析数据。


通过开发API接口连接人员统计系统,支持人员信息数据在前端实时展示,包含:实时统计园区内人员数量;实时统计访客、内部员工、在岗、不在岗数据情况;实时统计各告警类型数量分布情况,分析高发报警的违规行为;实时统计人员出勤数据等。



5.2.人流监控统计

闸机作为智能化通道管理系统的一部分,可以与门禁系统、停车系统结合,实现人流和车流的管控。

例如:人脸识别视频门禁系统,实现了常住居民人脸识别无感通行,视频门禁系统与警方平台无缝对接,不仅为居民提供了智能化生活环境,更依靠先进的技防手段提升了居民安全感。停车场管理系统通过计算机、网络设备、车道管理设备记录停车场车辆出入记录、场内位置,实现车辆出入和场内车辆的动态和静态的综合管理。


5.3.园区停车统计

可通过叮咚智管可视化三维展示园区内车流情况,实时监控园区内车位占用情况,分别统计常规车位、新能源车位的已占用数量,合理进行车辆管理。基于空间、时间、指标等多维度数据,对园区内车辆的通行流量、类型、时段分析数据进行动态刷新,实时汇总园区每日车位使用情况。


5.4.停车位管理

可通过可视化系统展示园区内车流情况,实时监控园区内车位占用情况,分别统计常规车位、新能源车位的已占用数量,合理进行车辆管理。基于空间、时间、指标等多维度数据,对园区内车辆的通行流量、类型、时段分析数据进行动态刷新,实时汇总园区每日车位使用情况。



6.楼宇自控

6.1.中央空调

通过接入空调管理子系统,采用2D图表展示不同楼层空调使用情况,以及设备的位置、设备的数量,通过可视化系统指令下发,可远程对空调进行开启或关闭的操作,在紧急的情况下,运管人员可以远程智能高效应急管理空调的设备。

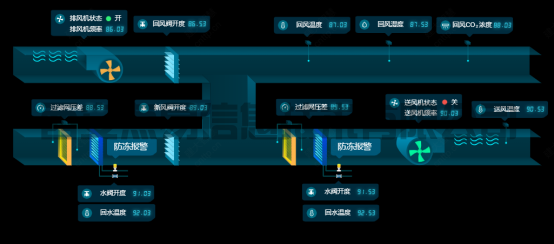

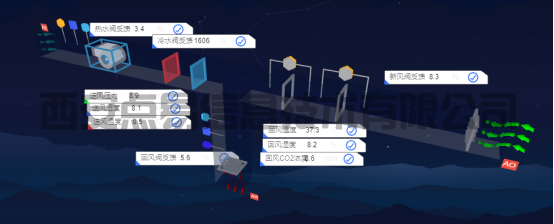

6.2.新风机组


6.3.送风机组

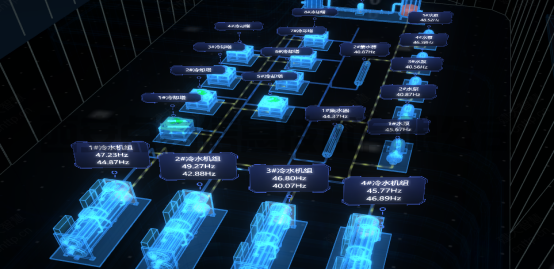

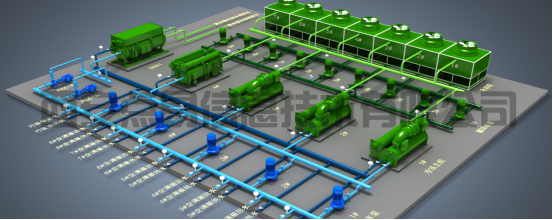

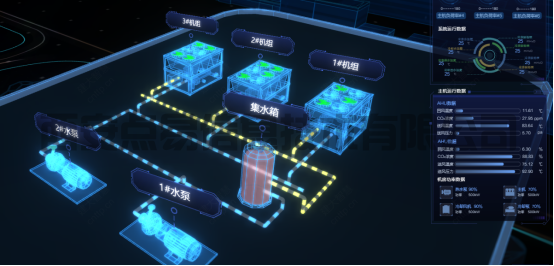

6.4.冷源系统

冷源系统包括冷却系统、冷冻系统和制冷机组。冷却系统主要由冷却塔、冷却水泵、蝶阀开关、水流开关等组成。冷冻系统主要由冷冻水泵、蝶阀开关、水流开关、分水器/集水器和空调末端设备组成。制冷机组在制冷的同时,本身会产生大量的热量,冷却水流经制冷机组将热量带走,冷却水泵将冷却水送到冷却塔,冷却塔将热水变成冷水,再进行新一轮的循环。


可通过叮咚智管可视化系统对机组运行工况、机组运行状态的监控,判断用何种方式调节制冷量,实现节能目的。

6.5.热交换站

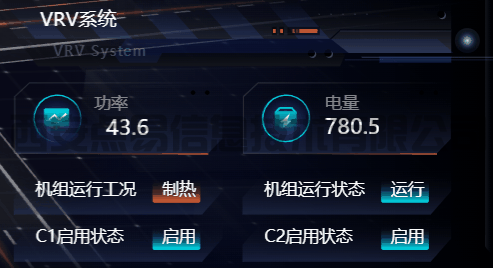

6.6.VRV系统

VRV系统由室外机、室内机和冷媒配管三部分组成。一台室外机通过冷媒配管连接到多台室内机,根据室内机电脑板反馈的信号,控制其向内机输送的制冷剂流量和状态,从而实现不同空间的冷热输出要求。通过叮咚智管2D面板对设备运行数据进行监控,及时调整参数。

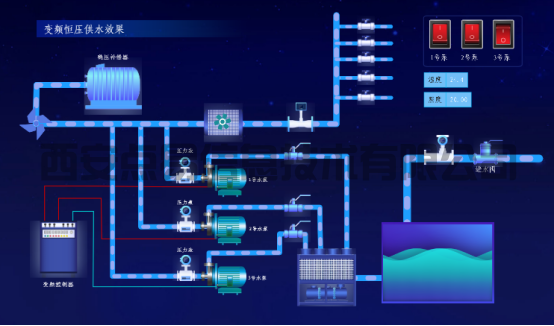

6.7.恒压供水系统

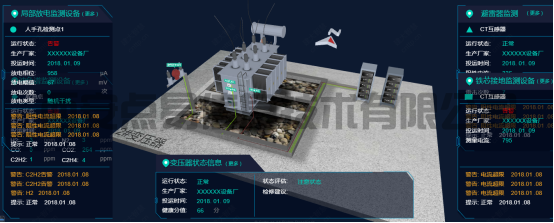

6.8.变配电系统



7.智能管网

数据中心可视化系统以三维可视化方式直观展示供电、暖通、消防管路,同时也支持设备间网络配线展示,直观呈现被管设备之间的物理连接关系、配线架和设备前后面板及端口占用信息,支持网络配线表数据的导入和导出。

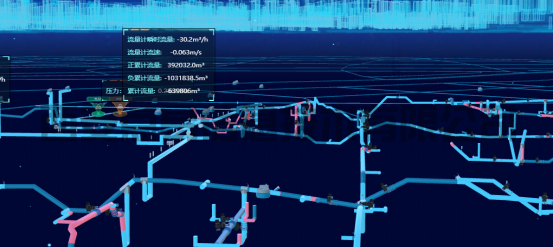

7.1.供水管网

叮咚智管数字孪生引擎强大的渲染能力,将三维外场景渲染出科技感的线框模式,将园区大楼透明化,运管人员可视化查看大楼供水管网布局结构,智能水表数量以及当日能耗,实时掌握园区楼幢供水能耗数据和供水走向。



7.2.供暖管网

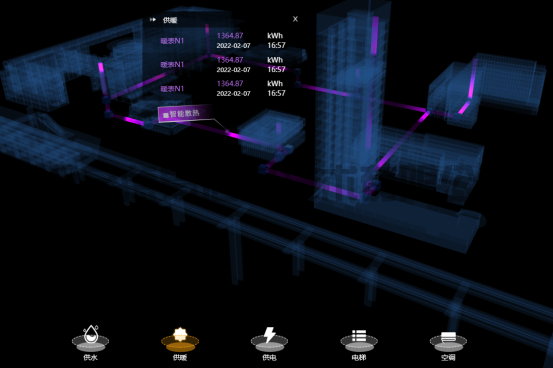

通过可视化系统的功能按钮,切换到供暖管道,运管人员可视化查看大楼供暖管道布局结构,燃气电表数量以及当日能耗,实时掌握园区楼幢供暖能耗数据和供暖工艺。


7.3.供电管网

通过可视化系统的功能按钮,切换到供电系统,运管人员可视化查看大楼供电布局结构,智能电表数量以及当日能耗,实时掌握园区楼幢供电能耗数据和供电工艺。

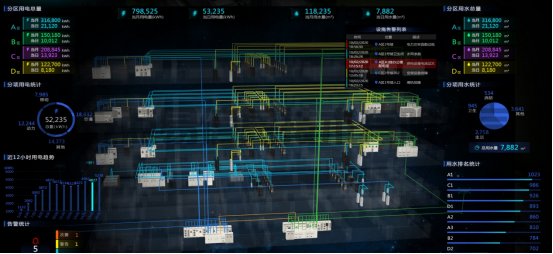

7.4.空调管网


8.环境监测

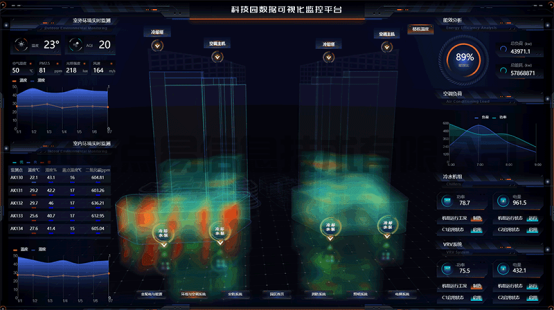

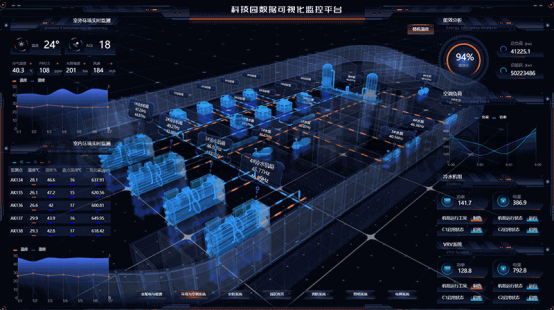

8.1.环境与空调系统

智慧园区管理平台能够对各子系统的数据进行统一化的采集,并按业务需求对数据进行分析,助力业务持续改进。


3D 主场景显示楼栋温度及冷却水泵、冷却塔、空调主机的位置,便于检修人员巡查。通过信息传感器、射频识别技术、红外感应器、激光扫描器等各种装置与技术,实时采集设备运行数据,分析每栋楼的能效情况。

8.2.室外环境实时监控

将室外环境实时监测系统接入叮咚智管可视化大屏,让运营人员及时掌握太阳辐射、风速的数据,在恶劣天气来临时提醒园区居民外出时做好防护。

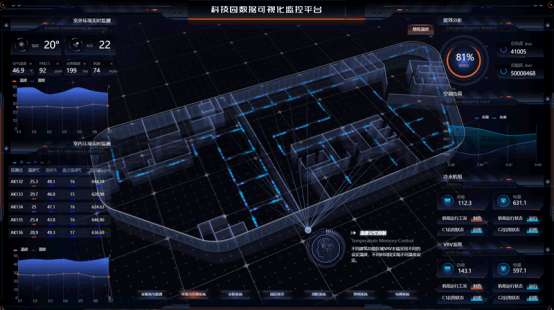

8.3.室内环境实时监控

运用现代科学技术方法以间断或连续的形式定量地测定温度、湿度等生态环境因子及其他有害于人体健康的室内环境污染物的浓度变化,及时、准确、全面地在叮咚智管可视化大屏反映室内环境质量现状,为室内环境管理、污染源控制、室内环境规划、室内环境评价提供科学依据。


通过温度记忆控制不同建筑功能区域 VAV 未端使用不同的设定温度,不同时间段实现不同温度设定,智能控温,节能省电。

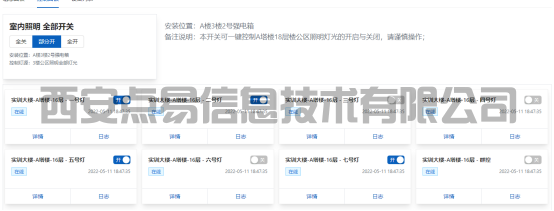

9.智能照明

照明系统是以提供照明为基础的系统,包括自然光照明系统、人工照明系统及二者结合构成的系统,是利用无线通讯数据传输、计算机智能化信息处理、扩频电力载波通讯技术及节能型电器控制等技术组成的分布式无线遥测、遥控、遥讯控制系统。园区的照明系统依据照明强度可分为上班模式、下班模式和休息模式,运维人员可通过远程管控达到节能的目的。




9.1.环境照度

将环境照度数据接入叮咚智管可视化系统,利用照度的变化调节照明系统,降低能耗。

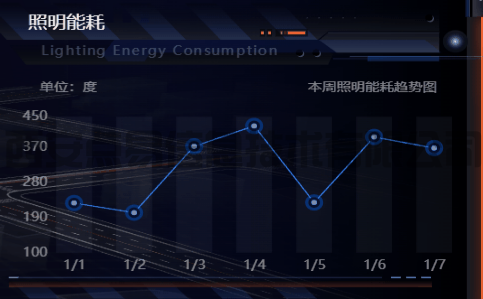

9.2.照明能耗

通过对能耗的监控,确定高耗能照明设备,调整其运行情况。通过智慧楼宇管控系统实现各楼层照明系统的查看,对大楼走道、电梯厅、停车场、入户大堂等公共场所的照明进行自动监控,以达到有效延长灯具寿命、美化照明环境与方便管理维护的作用。

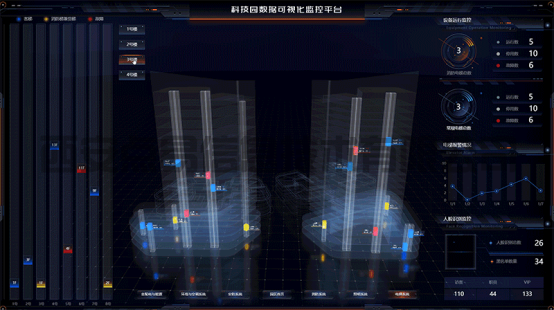

10.智能梯控

智慧电梯管监控平台,利用物联网技术实时采集电梯运行数据,动态展示电梯移动情况。当电梯出现故障或者事故时,电梯 所在位置、所在楼层、故障信息及时反馈到软件平台上,故障电梯的状态会自动置顶显示。

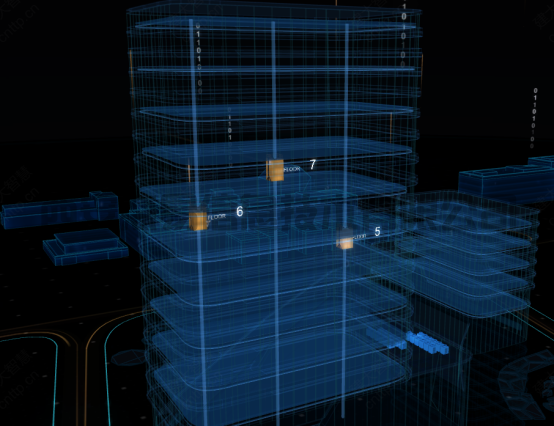

系统可以实现在三维建筑模型中实时观看电梯的运行状况,监控中心的工作人员获知告警信息后可以快速 地展开救援和检修。通过将三维外场景隐藏,以科技感的线框模式突出展示楼幢内电梯布局结构,动态展示电梯移动情况,电梯故障风险提前预警,能在系统地图上定位故障电梯所在位置,联动周边及电梯内部监控视频查看故障电梯内部情况,为救援、排障提供决策依据。

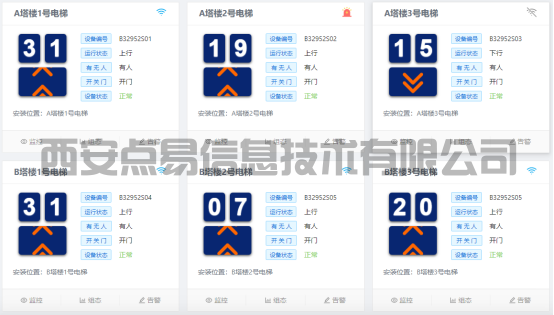

10.1.设备运行监控

通过底层应用接口,将获取到的各电梯位置分布、状态、速度、质检等信息进行同步上传,准确掌握电梯实际运行时间和易损件的使用次数。


也可通过叮咚智管2D 可视化技术,“一张图”式切换园区电梯的运行参数,输出不同维度的数据解释。

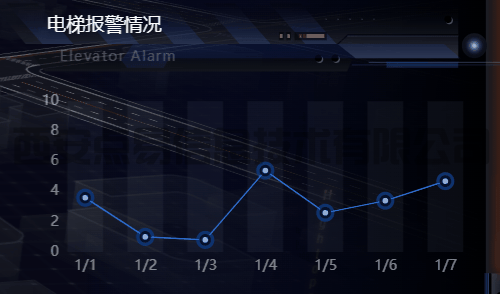

10.2.电梯报警情况

为电梯故障发生提供统计数据和预报警参数设置提供依据,从而缩短维修时间。

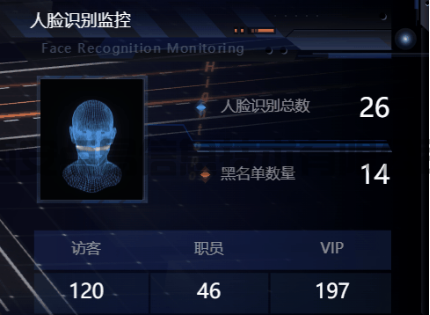

10.3.人脸识别监控

实时监测人员信息,通过人脸识别技术确定黑名单人员,实现主动式防御。通过叮咚智管可视化了解园区内人员访客、职员、VIP 等信息。


采用信息化与人工智能等先进技术,通过数据感知采集、网络信息应用、集中汇总分析、应用决策服务等环节,集成园区“安环能”、经济运行、应急管理一体化联动平台,对园区安全风险、环境污染、能源消耗以及应急指挥等各个环节,实现科学预警、测管联动、动态防控、智慧决策。构建多维一体的综合管控体系,提升了园区系统化、科学化、精细化和信息化管理水平。

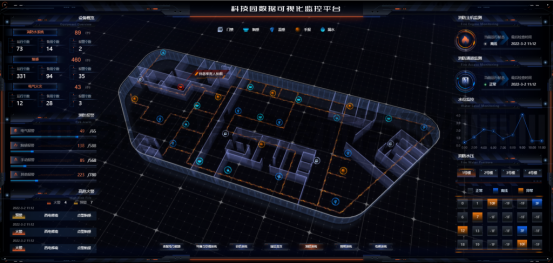

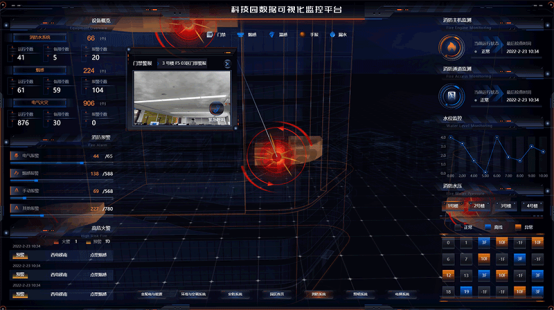

11.智能消防

消防系统包括室内消火栓系统;自动喷淋灭火系统;卤代烷灭火系统、通风、空调、防排烟及电动防火阀控制系统;防火卷帘门、防火门控制系统;火灾事故广播与警报系统;非消防电源及电梯应急控制。


11.1.设备概览

通过可视化大屏集成消防水系统、烟感、电气火灾的设备个数和运行情况,统一管控。

11.2.消防报警

火灾自动报警系统具有能在火灾初期,将燃烧产生的烟雾、热量、火焰等物理量,通过火灾探测器变成电信号,传输到火灾报警控制器,并同时以声或光的形式通知整个楼层疏散,控制器记录火灾发生的部位、时间等,使人们能够及时发现火灾,并及时采取有效措施,扑灭初期火灾。


对于高危火警可通过叮咚智管可视化大屏的数据及时安排救援人员和调配合适的救援设备。

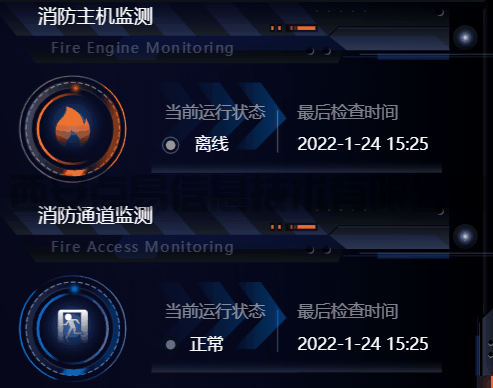

11.3.消防主机监测

消防报警主机即火灾报警控制器,是火灾自动报警系统的心脏,可实现集中控制,可向探测器供电,并具有用来接收火灾信号并启动火灾报警装置或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备等功能。

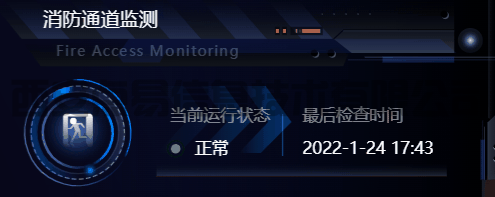

11.4.消防通道监测

作为消防人员实施营救和被困人员疏散的通道,应随时保持畅通,如发现占用,应立即通知业主进行清理。


11.5.水位监控

HT 三维可视化技术采用 B/S 架构,用户可通过 PC 、 PAD 或是智能手机,只要打开浏览器可随时随地访问三维可视化系统,实现远程监查和管控。通过折线图动态展示水位变化,让运维人员实时掌控水位情况。

11.6.消防水压

可视化系统接入数据中台后能实时展示不同楼栋不同楼层的消防水压情况,发现异常,及时处置。

如发生火灾可通过消防联动控制,自动切除报警区域内有关的空调器,关闭管道上的防火阀,停止有关换风机,开启有关管道的排烟阀,自动关闭有关部位的电动防火门、防火卷帘门,按顺序切断非消防用电源,接通事故照明及疏散标志灯,停运除消防电梯外的全部电梯,并通过控制中心的控制器,立即启动灭火系统,进行自动灭火。

12.事件告警

在三维可视化系统中,通过各系统终端的监测数据、业务流程和工单数据之间有效链接关系,数据比对分析,实现设备异常告警、寿命告警、故障预警等。

设备异常:将设备各项实时状态数据与对应的状态检测模型进行比对,可以发现设备异常状态。系统得到检测模型反馈,及时告警。

故障预警:设备运行数据与大数据故障预测模型进行比对,实现对全专业设备可能堆叠发生的故障精准预测。

设备寿命预测:将设备运行数据、使用时间、损耗、维护等信息与设备健康管理模型进行比对,对设备寿命做出大数据合理预测。


13.数据联动

 在三维可视化系统中,通过API数据接口,对园区各业务系统数据(安防系统、智能门禁系统、智能停车系统、消防系统、智能会议系统、视频监控系统、终端显示系统等子系统)进行数据与三维场景的联动和数据交互展示,打通了数据壁垒,实现数据共享。

2D数据面板,联动三维场景使运维管理人员更加直观、形象全方位了解园区整体资产、设备、人员状况。科学计划,合理调配,精细组织,提高整体协同管理、高效决策。


四、效果展示

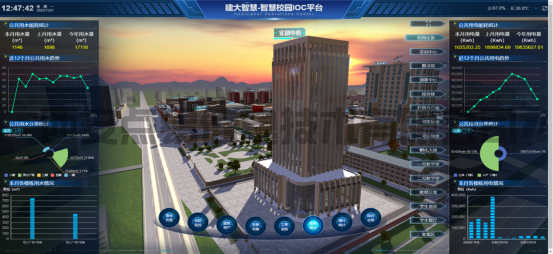

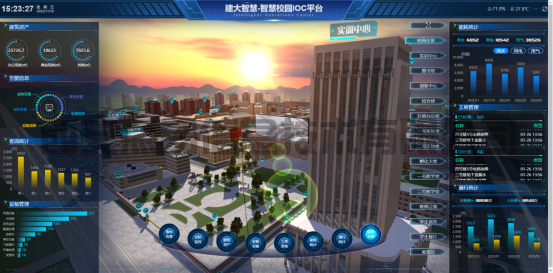

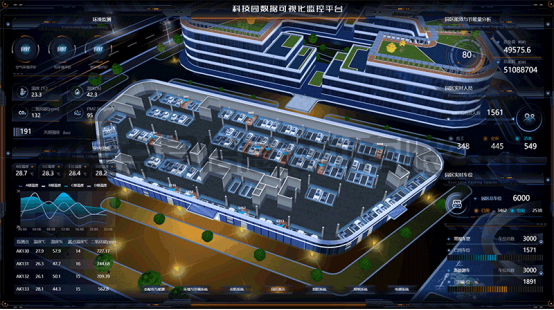

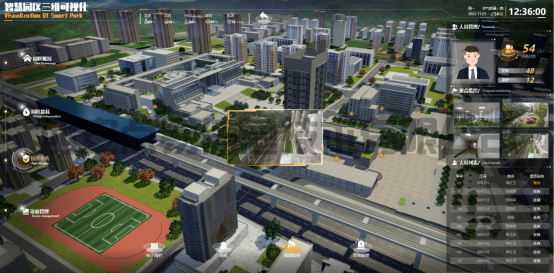

叮咚智管数字孪生三维可视化管理平台将园区的基础设施进行三维展示,再将环境、能耗、人员、停车等数据通过 2D 面板呈现,有效、及时地做到事前预警、事中监测、事后分析,提高园区管理效率,提升园区的安全指数,推动园区的智能化发展。

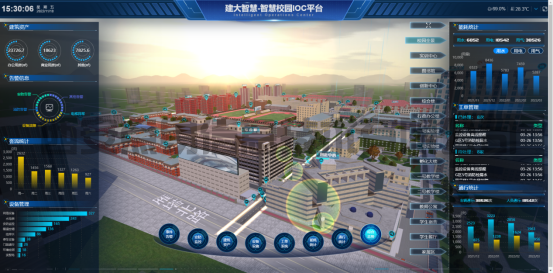

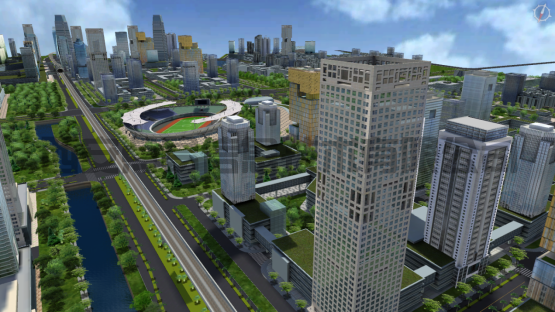

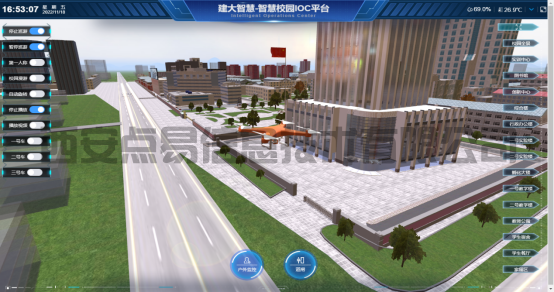

场景初始化后,通过可视化打造园区全景空间切换,浏览园区不同场景。支持多种方式的模型渲染,本次案例是通过人工对园区内建筑、道路等细节进行三维建模,输出 OBJ、GLB、GLTF、MTL 格式模型,通过引擎进行渲染,仿真还原园区建筑、设备等全要素三维效果情况。设置白天与黑夜两种场景,白天场景整体设计以写实风格为主基调;黑夜场景,通过自主研发的引擎渲染出虚拟科幻的园区场景效果。




五、应用场景

叮咚智管 - 数字孪生三维可视化管理平台开发初衷,即站在城市治理的立场上,做智能化应用的现实世界的“操作系统”,可以远程对城市的每一个角落进行综合监测、智慧调度和集中管理,包括园区、社区、街道、工厂、商场乃至变电站和排水系统,从而让治理效率产生质的改变。可应用于以下业务场景:


六、应用价值

数字孪生在虚拟空间中以数字化的形式构建了与物理世界一致的高保真模型。通过与物理世界不间断的闭环信息交互反馈和数据集成,可以模拟物理世界中对象的行为,监控物理世界的变化,反映物理世界的运行状况,评估物理世界的状态,诊断问题,预测未来趋势,甚至优化和改变物理世界。数字孪生可以突破许多物理条件的限制,通过模拟、预测、监控、优化和控制,实现服务的持续创新、需求的即时响应和产业升级优化。基于模型、数据和服务的优势,数字孪生正在成为提高质量、提高效率、降低成本、减少损失、确保安全、节能减排的关键技术。同时,数字孪生应用场景正逐步扩展到更广阔的领域。

1、直观可视化

可视化是数字孪生技术价值最基础的体现。通过感知采集到的数据,对物理实体进行动态监测和即时描述,相比于其它可视化手段,数字孪生更容易获取信息,并且更容易从远处进行解释。

2、高效分析

结合模拟技术的数字孪生,可以提供比如对象内部生成的信息,或提供对象综合质效评价信息,这可以用作现有产品的故障排除工具,有助于后期性能的优化改进。

3、提高管理效率

利用虚拟仿真技术,打造三维仿真园区三维场景,通过接入物联网业务系统进行数据与三维场景的联动和数据交互展示,大大提高了管理协同效率、可视化技术和智能监管相结合,全方位的预警方案,有效保障了园区的安全、经济运维、应急一体化高效管理。

4、提升管理水平

依托大数据、物联网、智能传感器应用等先进技术综合应用,综合子系统数据信息,统一获取各业务数据,打破数据壁垒,让数据全面、有效、集中和共享,智能分析、高效决策,构建多维一体的综合管控体系,提升了园区系统化、科学化、精细化和信息化管理水平。
